名称：薄型液压油缸
点击次数：3074
更新时间：2018-07-14 13:42:07
想了解更加详细的产品信息，您还可以电话联系： 13815036227
液压油缸：材质选用高强度合金钢，通过超高压液压泵输出的高压使油缸产生巨大 的顶升力。
应用领域：桥梁工程、重型机械、船舶工业、钢铁冶金、电厂等领域。
薄型液压油缸RSM系列
轻巧紧凑式设计用于狭小工作空间
安装孔设计使固定更便易
沟槽柱塞末端无需鞍座
烤漆表面使耐腐蚀能力更强
单作用设计、弹簧复位，使用方便
部分型号带有手柄，，方便移动
所有型号均含快速接头与防尘帽
装有防尘圈减少污染，延长油缸寿命
标准工作压力：70-200MPa用工具紧固夹具。
Type:RSM/RCS
1. Compact and flat design for occasions where other hydraulic cylinders are not suitable
2. Mounting holes make fixing more convenient
3. Paint surface enhanced corrosion capacity
4. This model includes CR-700 quick connector and dust cap
5. Chrome-plated surface of high-quality steel plunger
6. Single acting, spring return

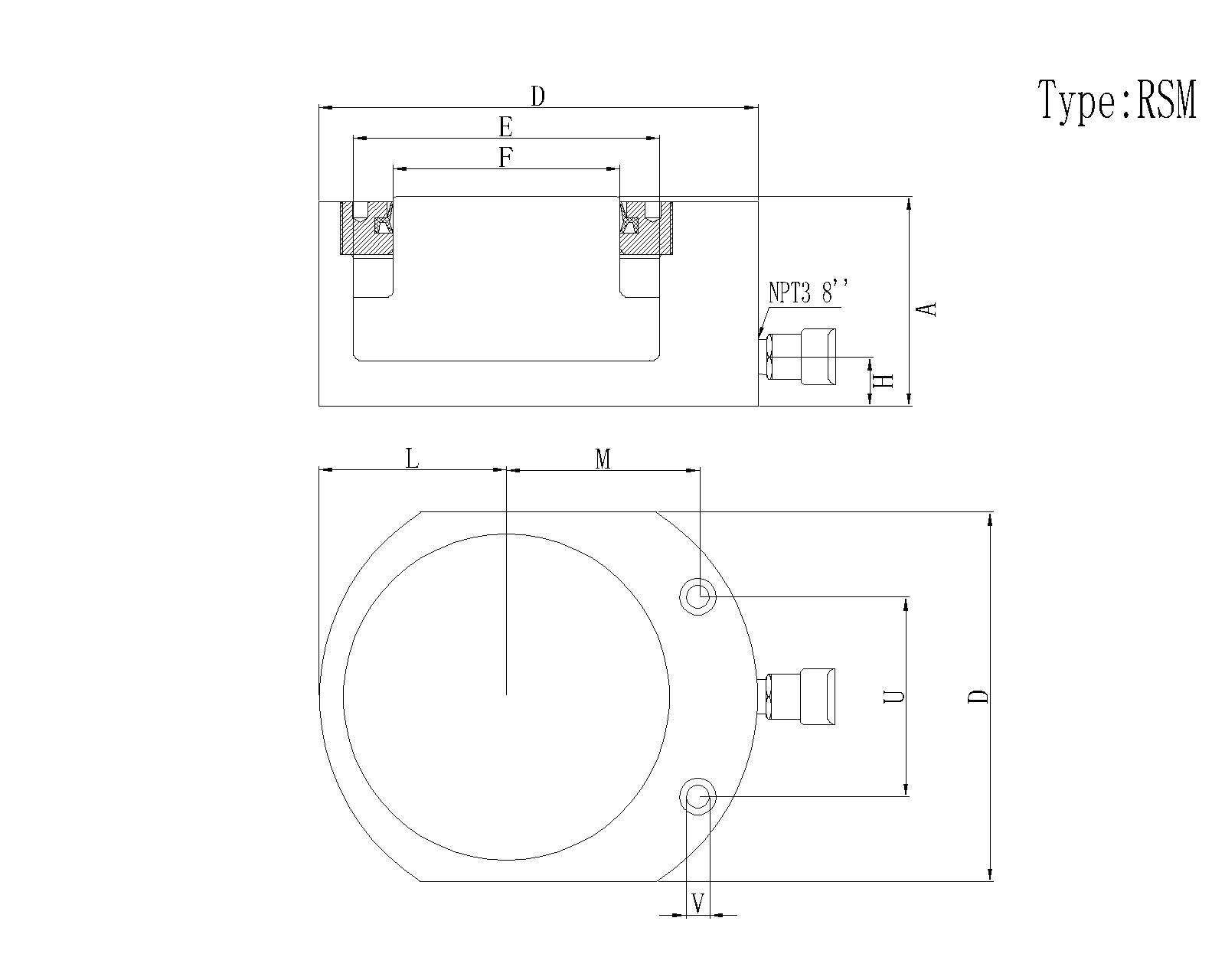

Type | Jacking force KN(TON) | Stroke mm | A mm | D mm | E mm | F mm | H mm | L mm | M mm | U mm | V mm | Weight Kg |
RSM-50 | 45(5) | 6 | 32 | 58x41 | 29 | 25 | 16 | 20 | 22 | 28.5 | 5.5 | 1 |
RSM-100 | 101(10) | 12 | 42 | 82x55 | 43 | 38 | 19 | 27 | 34 | 37 | 7 | 1.4 |
RSM-200 | 201(20) | 11 | 51 | 101x76 | 61 | 51 | 19 | 39 | 39 | 49 | 10 | 3.1 |
RSM-300 | 295(30) | 13 | 58 | 117x95 | 73 | 63 | 19 | 47 | 44 | 52 | 10 | 4.5 |
RSM-500 | 435(45) | 16 | 66 | 140x114 | 89 | 70 | 19 | 57 | 53 | 67 | 11 | 6.8 |
RSM-750 | 718(75) | 16 | 79 | 165x139 | 114 | 73 | 19 | 69 | 66 | 76 | 13.5 | 11.3 |
RSM-1000 | 887(90) | 16 | 85 | 178x153 | 127 | 92 | 19 | 76 | 74 | 76 | 13.5 | 14.5 |
RSM-1500 | 1386(150) | 16 | 100 | 215x190 | 159 | 114 | 23 | 95 | 82 | 117 | 13.5 | 26.3 |

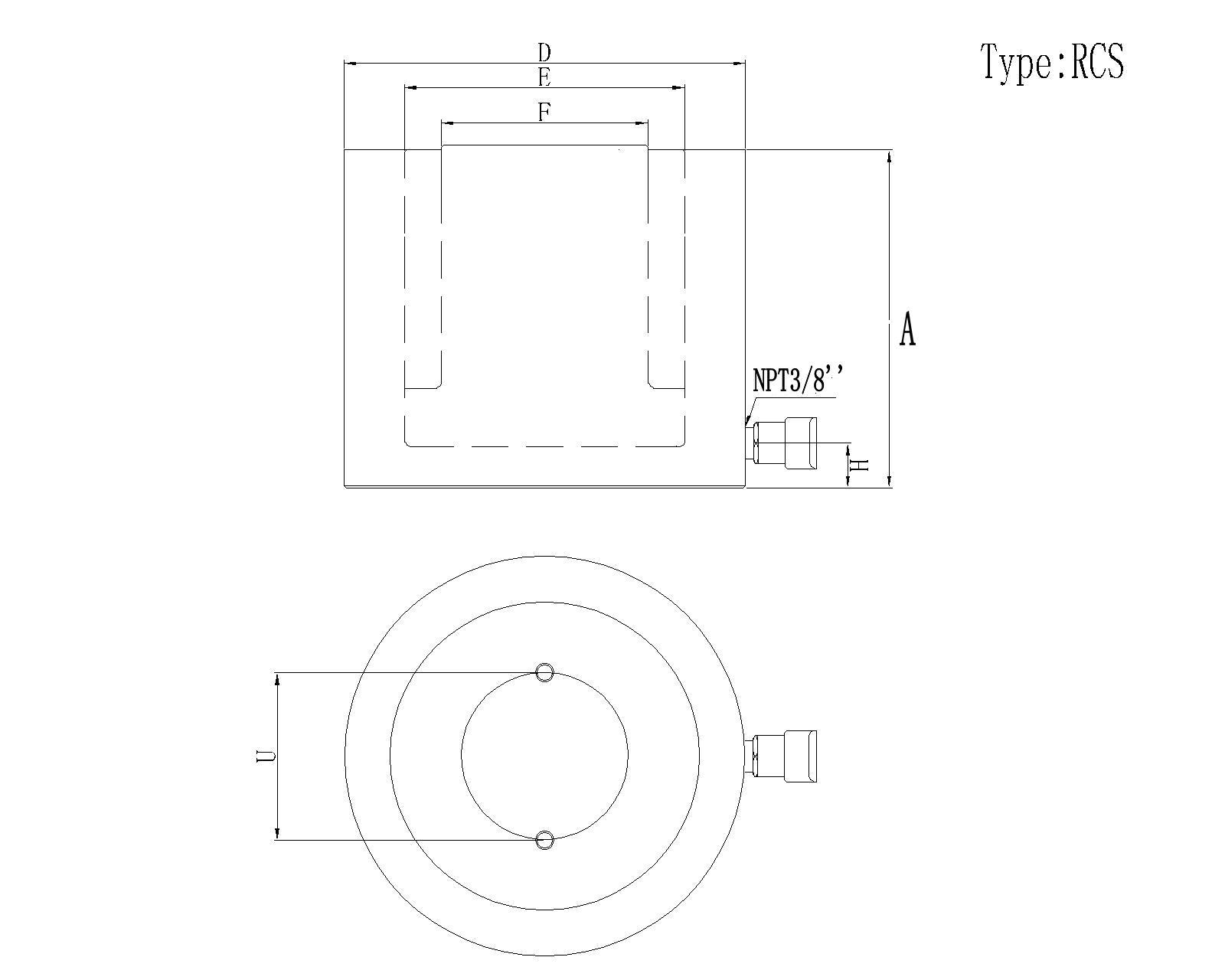

RCS-101 | 101 | 38 | 88 | 69 | 43 | 38 | 17 | - | - | 26 | - | 4 |
RCS-201 | 201 | 45 | 98 | 92 | 61 | 51 | 17 | - | - | 39 | - | 5 |
RCS-302 | 295 | 62 | 117 | 101 | 73 | 67 | 19 | - | - | 39 | - | 7 |
RCS-502 | 435 | 60 | 122 | 124 | 89 | 70 | 23 | - | - | 39 | - | 11 |
RCS-1002 | 887 | 57 | 141 | 165 | 127 | 92 | 31 | - | - | 55 | - | 23 |
※ 超薄型液压油缸属于定制产品，以上参数及规格仅供参考。如有需要请联系艾乐森工程师。工程师会根据你的要求设计成符合你的各式油缸。
