分享气动液压泵的操作方法

发布时间:2020-06-09 14:36:54   点击数:219



                     分享气动液压泵的操作方法

在使用气动液压泵请先加10或者15液压油(50oC时,粘度7-10cSt)后再使用。

要知道气动液压泵的操作方法首先要知道气动液压泵的结构

以AHP2500气动液压泵为实例

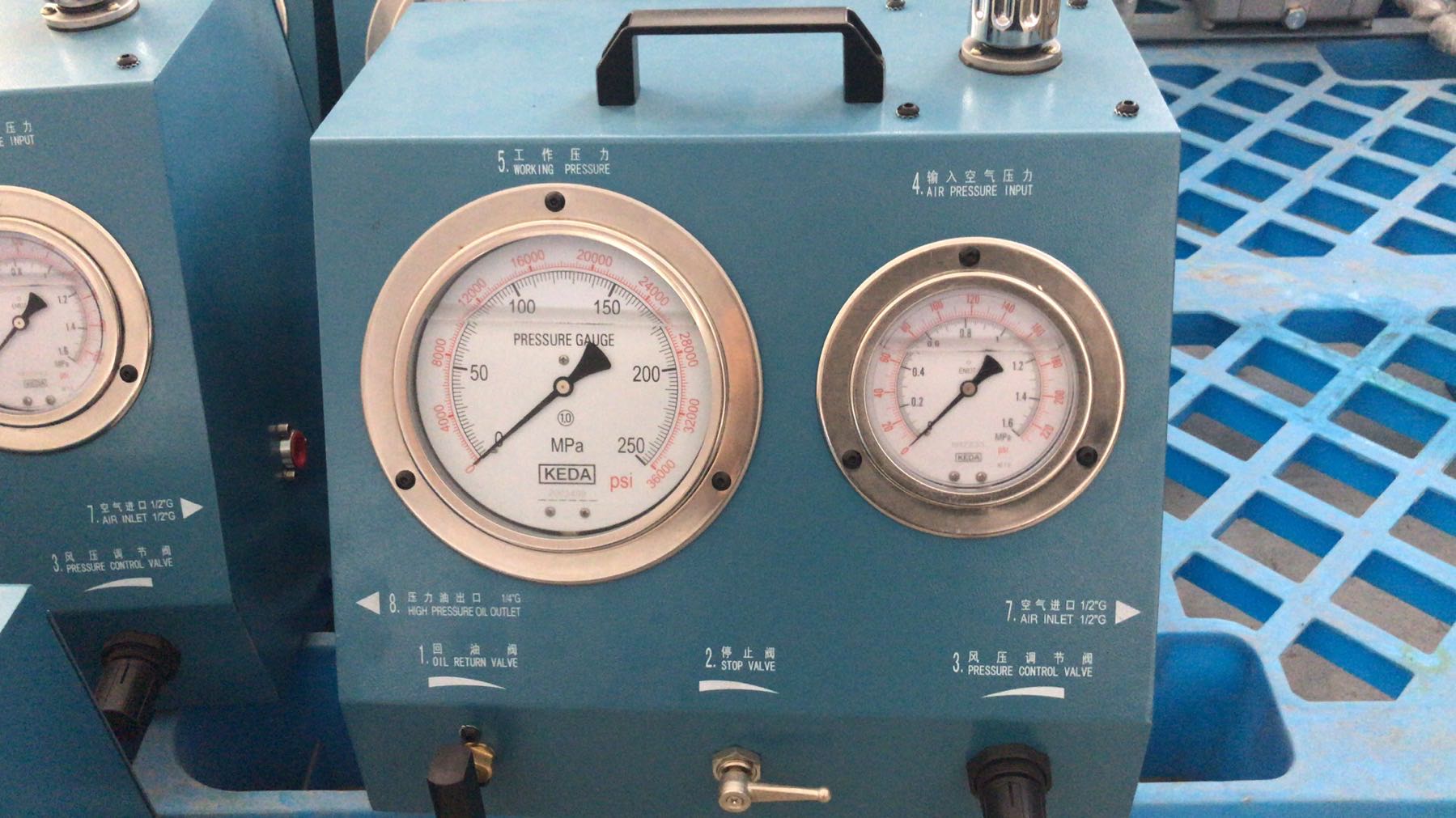

气动液压泵结构

相对应数字的功能健:

1、回油阀

2、停止阀

3、压力调节阀

4、空气压力表

5、工作压力表

6、油箱盖

7、空气进口

8、高压油出口

9、油箱

10、泵体

对以上有了初步认识后我们在进行具体的气动液压泵操作:

   一、1、通过顶板右侧的滤帽给油箱注入液压油。

       2、逆时针方向旋转打开回油阀①。

       3、逆时针方向旋转调节阀③的手柄4~5圈,这样可以避免启动时压力过高。

    4、顺时针方向旋转调节阀并使其闭合。这样可以保证刚接上压缩空气时,液         压泵不工作。

    5、压缩空气由挠性管输送并连接到泵壳右侧标记有“空气进口”是接头上。        (1/2BSP标准内螺纹接头)

    6、液压系统连接到泵壳左侧标记有“高压出口”的接头上。(1/4BSP标准内         螺纹 接头)

       此时气动液压泵已经准备就绪,可以工作了。

   气动液压泵

   二、启动气动液压泵

       1、缓慢地逆时针方向旋转停止阀②,当压缩空气进入液压泵即开始工作。

       (停止阀 也可以作为液压泵工作速度的调节阀)

    2、顺时针方向调节压力调节阀,通过压力表上的读数,调整到需要的工作压         力。

    3、顺时针方向打开回油阀,使高压油进入液压系统。

    4、逆时针方向旋转回油阀的高压油可以被释放。而外部系统中的高压油将返         回泵体油箱。

     三、重要提醒:

    提示:当液压系统中充满液压油或液压泵停止工作时,油压可以从面板左部的      压力表中读出。当油压达到所需的工作压力时,液压泵将自动停止工作并保持      油压。油压系统中压力降低时,液压泵将自动开始工作。

四、结束气动液压泵的操作

    为了防止高压油溢出,必须确定在高压油全部返回油箱的情况下,方可拆除液      压系统。接着逆时针方向旋转回油阀,同时顺时针方向旋转停止阀使液压      泵 停止工作,当停止阀关闭后压缩空气管路即可拆除。

五、当气动液压泵在使用过程中遇到任何问题请来电咨询艾乐森售后服务部千万          不要私自拆开造成不可恢复的后果。
